#101 init

Отправлено

люди, помогите, плиз!!
имеется магнитола (прикрепл. изобр.). можно ли к ней сделать aux-вход?
очень хоцаца...

я вижу там кнопка TYPE только! значит можно сделать только путем разрыва, как в первом посте написано, надо схему Вашей магнитолы и посмотреть где идут линки от радио.
вообще-то это кнопка MD/TYPE... и "медиа" и "кассета" одной кнопкой активируется

#102 yus

Отправлено

люди, помогите, плиз!!
имеется магнитола (прикрепл. изобр.). можно ли к ней сделать aux-вход?
очень хоцаца...

я вижу там кнопка TYPE только! значит можно сделать только путем разрыва, как в первом посте написано, надо схему Вашей магнитолы и посмотреть где идут линки от радио.
вообще-то это кнопка MD/TYPE... и "медиа" и "кассета" одной кнопкой активируется
Судя по фото есть разъем CD Changer, думаю на ней заработает эмулятор.

#103 Kuzmitch

Отправлено

а чо, на маздах дореастайловых кассеты были чтоли? :blink: Круть! На кочках музон не скачет зато! :acute:

#104 init

Отправлено

а чо, на маздах дореастайловых кассеты были чтоли?


нету там никаких кассет. под панелькой пустое пространство... Изображение

Судя по фото есть разъем CD Changer, думаю на ней заработает эмулятор.


если можно, (для тех, кто на бронепоезде), опишите (повторите), как мне действовать? по шагам, плиз.
сам пробовал этот разъем прозванивать. искал точку, где напряжение от 3 до 4 вольт должно быть. это для я установки перемычки. ведь так?

Сообщение отредактировал init: 23 Июнь 2011 - 11:17

#105 yus

Отправлено

если можно, (для тех, кто на бронепоезде), опишите (повторите), как мне действовать? по шагам, плиз.
сам пробовал этот разъем прозванивать. искал точку, где напряжение от 3 до 4 вольт должно быть. это для я установки перемычки. ведь так?

Тут перемычка не поможет, нужно эмулятор делать ченжера.
Который будет отвечать на запросы магнитолы, что типа я ченжер со мной можно работать и тогда магнитола активирует аудио вход в этом штекере, ну а на этот вход уже можно сторонний звук подать.

Девайс я описывал тут http://mazda-axela.r...m...&Itemid=766
Деталей рублей на 100-150.

Для минимальной проверки, померить напряжение на 6-ой ноге (верхний ряд слева на право) если там есть в районе 3-5 вольт то вероятно, что эмултяор ченжера будет работать.

PS: Это я так понял от Premacy?

Сообщение отредактировал yus: 23 Июнь 2011 - 12:25

#106 init

Отправлено

Тут перемычка не поможет, нужно эмулятор делать ченжера.


слишком сложно. я хотел сделать что-то наподобие этого:
http://mazda3.ru/boa...-1283974456.jpg

там сперва перемычку необходимо установить, чтобы кнопка MD/TYPE (или CD?) стала активной...

данная магнитола на Premacy. :)

Сообщение отредактировал init: 23 Июнь 2011 - 13:31

#107 CaesaR

Отправлено

Тут перемычка не поможет, нужно эмулятор делать ченжера.


слишком сложно. я хотел сделать что-то наподобие этого:
http://mazda3.ru/boa...-1283974456.jpg

там сперва перемычку необходимо установить, чтобы кнопка MD/TYPE (или CD?) стала активной...

данная магнитола на Premacy. :)

с кнопкой MD/TYPE перемычку делать безсмысленно , она работать не будет!!! перемычка нужна только для обладателей ГУ с кнопкой MEDIA там эта перемычка активирует процессор!!! которого в ГУ с кнопкой MD/TYPE НЕТ!

вариант или делать эмятор CD-ченджера или как в первом посте путем разрыва радио сигнала.

Сообщение отредактировал CaesaR: 24 Июнь 2011 - 10:03

#108 init

Отправлено


спасибо за ответ. буду работать в этом направлении

#109 zokzok

Отправлено

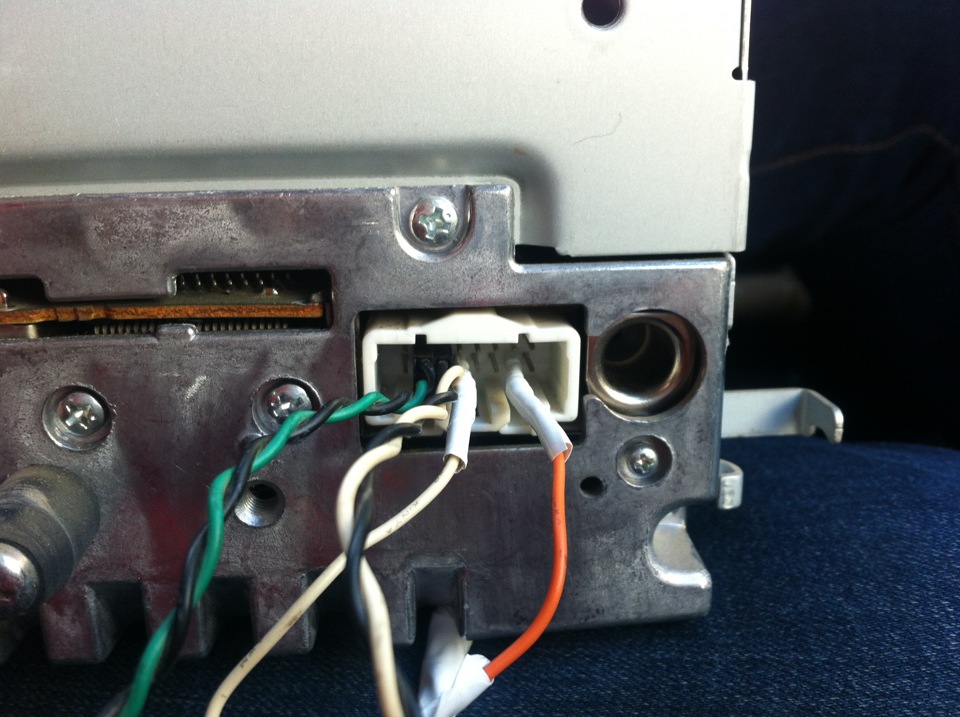

спасибо тому кто придумал.у меня все работает.шлейф не покупал аккуратненько припаялся к пинам и вывел провод в пепельницу.качество супер.у меня саб стоит и два усилка ,не наводки не помех.позже купил фм трансмиттер с аукс выходом.теперь вообще красота.могу подключать флешку айпод телефон и весь вопрос мне стоил 6 долларов .а собирался поставить аудио линк ,240 долларов сказали на сто будет стоить с работой.

#110 Serzh_master

Отправлено

Имеется вот такая плата от машинки2005 года американка фирма SANYO. куда паять вход под АУКС? 1.jpg
плата с другой стороны

#111 Гость_Uran [238]_

Отправлено

Имеется вот такая плата от машинки2005 года американка фирма SANYO. куда паять вход под АУКС?

лучше тут изучи.
http://mazda3.ru/boa...

#112 Serzh_master

Отправлено

У меня магнитола с кнопкой тайп\мд вместо медиа, и встроенный ченджер на 6 дисков.

#113 md_agent

Отправлено

с такими фотками никто не скажет - нужно чтобы читались обозначения на плате

#114 Serzh_master

Отправлено

Вопрос первый При прозвоне радио модуля что именно я должен найти(какое напряжение или ток ). как определить правый левый канал?
Вопрос второй Как я понял из прочитанного разрыв делается между блоком радио и блоком усилителя( тоесть между линейным выходом радио и лин входом усилителя) . если у меня стоит система BOSE и как мене сказали усилитель вынесен( тоесть как я понял с магнитолы выходит лин сигнал до усилителя под сиденьем водителя). у меня аукс можно подключить прямо на выход магнитолы????
Третий вопрос С магнитолы на усилитель идут правый левый или правый задний передний левый задний передний???

#115 yus

Отправлено

Вопрос первый При прозвоне радио модуля что именно я должен найти(какое напряжение или ток ). как определить правый левый канал?
Вопрос второй Как я понял из прочитанного разрыв делается между блоком радио и блоком усилителя( тоесть между линейным выходом радио и лин входом усилителя) . если у меня стоит система BOSE и как мене сказали усилитель вынесен( тоесть как я понял с магнитолы выходит лин сигнал до усилителя под сиденьем водителя). у меня аукс можно подключить прямо на выход магнитолы????
Третий вопрос С магнитолы на усилитель идут правый левый или правый задний передний левый задний передний???

Если у тебя есть CD то можно тупо в разыв CD сделать. На основной плате есть разъем куда втыкается CD, так вот через этот разъем идет звук от CD, найди его на этом разъеме и в разрыв цепи подцепись.
Соответсвенно AUX будет работать когда включен CD.
А лучше.
http://mazda-axela.r...m...&Itemid=766

#116 Serzh_master

Отправлено

Вот разъем для CD
Он снимается
Подписи на ножках разъема
Подключатся надо к R L и S GND?
А что за выходы BUS+, +B?
Что бы было нагляднее вот к этим???

#117 yus

Отправлено

Ну как то так, а Bus это шина по которой магнитола общается с ченджером. Остановись, играй, следующий трек, предыдущий и т.д.
Но необходимо в разрыв цепи подключаться, и кнопочкой активировать либо звук от твоего входа либо звук от CD а если без кнопочки то можно тупо болванку без звука записать :)
Пробуй.

Сообщение отредактировал yus: 16 Август 2011 - 12:25

#118 yus

Отправлено

Ну как то так, а Bus это шина по которой магнитола общается с ченджером. Остановись, играй, следующий трек, предыдущий и т.д.
Но необходимо в разрыв цепи подключаться, и кнопочкой активировать либо звук от твоего входа либо звук от CD а если без кнопочки то можно тупо болванку без звука записать :)
Пробуй.

Хотя нет, болванку без звука наверно не правильно. Если запаралелишь, входа, то твой входной сигнал пойдет на выходной каскад CD и соответственно есть вероятность его спалить (маловероятно конечно), либо получить просадку по уровню звука и качеству. Не силен в аналоговой технике, поспрашивай у спецов, электронщиков.
Делай кнопку.

Сообщение отредактировал yus: 16 Август 2011 - 12:58

#119 Annetasu

Отправлено

а вы за деньги не делаете на заказ тоже самое??))

#120 jgun_ev

Отправлено

Вот только собрался заморочиться на тему мп3 и облом(( у меня магнитола без кнопок info и media нет ни CD ничего, только радио, есть кнопка CD и tape/md. Так вот получается только вскрывать и паять? Хотя есть разьем на чейнджер как на фотках выше. Писал на дружественный форум в тему Digital Music Changer (суть то одна, мне кажится, тоесть также подключается в разьем чейнджера) так вот задал вопрос будет ли на моей небогатой магнитоле работать сие чудо электроники, Вот ответ цитирую как есть:
Доброго времени суток! У меня такой же мафон только радио и все, поставил себе это устройство, все отлично работает, включается нажатие кнопки CD на 6 дисков, т.е папок все показывает и управляться с руля!
Совсем ничего не пойму почему Digital Music Changer работает, а предложенный вариант с выводом +R+L-L-R и перемычкой в разьеме под чейнджер небудет?

Сообщение отредактировал jgun_ev: 06 Декабрь 2011 - 08:31

#121 CaesaR

Отправлено

Вот только собрался заморочиться на тему мп3 и облом(( у меня магнитола без кнопок info и media нет ни CD ничего, только радио, есть кнопка CD и tape/md. Так вот получается только вскрывать и паять? Хотя есть разьем на чейнджер как на фотках выше. Писал на дружественный форум в тему Digital Music Changer (суть то одна, мне кажится, тоесть также подключается в разьем чейнджера) так вот задал вопрос будет ли на моей небогатой магнитоле работать сие чудо электроники, Вот ответ цитирую как есть:
Доброго времени суток! У меня такой же мафон только радио и все, поставил себе это устройство, все отлично работает, включается нажатие кнопки CD на 6 дисков, т.е папок все показывает и управляться с руля!
Совсем ничего не пойму почему Digital Music Changer работает, а предложенный вариант с выводом +R+L-L-R и перемычкой в разьеме под чейнджер небудет?

вы абсолютно правы, Digital Music Changer имеет свой контроллер, которого у в вашей ГУ нет, потому оно и работает)))

#122 jgun_ev

Отправлено

Вот только собрался заморочиться на тему мп3 и облом(( у меня магнитола без кнопок info и media нет ни CD ничего, только радио, есть кнопка CD и tape/md. Так вот получается только вскрывать и паять? Хотя есть разьем на чейнджер как на фотках выше. Писал на дружественный форум в тему Digital Music Changer (суть то одна, мне кажится, тоесть также подключается в разьем чейнджера) так вот задал вопрос будет ли на моей небогатой магнитоле работать сие чудо электроники, Вот ответ цитирую как есть:
Доброго времени суток! У меня такой же мафон только радио и все, поставил себе это устройство, все отлично работает, включается нажатие кнопки CD на 6 дисков, т.е папок все показывает и управляться с руля!
Совсем ничего не пойму почему Digital Music Changer работает, а предложенный вариант с выводом +R+L-L-R и перемычкой в разьеме под чейнджер небудет?

вы абсолютно правы, Digital Music Changer имеет свой контроллер, которого у в вашей ГУ нет, потому оно и работает)))
Ясно теперь, придется копить на Digital Music Changer, а USB-Link по томуже принципу работает то есть тоже имеет свой контроллер или это одно и тоже?
У меня еще установлен в багажнике чейнджер SONY CDX-52,подключен к антене, т.е.я как понимаю там типа FMтрансмитера, так вот купил кабель переходник 2RCA-3,5 тоесть сделал подмену аудио(чейнджер играет свою музу, но на магнитолу я подаю от телефона))) гумно такое получилось))) помехи жуть думал переходник плохой, но при отключеном разьеме от телефона помех нет почти))) незнаю не силен во всем этом деле, может помехи идут именно когда есть сигнал, как думаете?Извените если не в ту ветку,просто не знаю куда такую чушь писать))))

#123 Гость_Uran [238]_

Отправлено

на предыдущих версиях USB Link работала при нажатии на CD. повторное нажатие включало диск..

#124 acoustick

Отправлено

Автор топика.

Выручай)))

Сегодня сделали м эллектриком на работе по твоей схеме линейник...

...сделали)))

Все поставил,все играет,настроение на максимуме.

Еду домой...

Дубасит хороший репчик...

И тут...Писки и звук пропадает(((В конце концов все пропало.Даже не слышно писков от кнопок(

Перезагружаю магнитолу.Ноль имоций.



Выключаю зажигание...Включаю его снова,и тут снова писки...Наваливаю громче.Затыкается.И снова как мертвая...



В общем куча в штанах.Че посоветуешь?)))


#125 Гость_Uran [238]_

Отправлено

а всё остальное работает? машина хэтч? свет в салоне работает? какого года машина?


Сообщение отредактировал Uran [238]: 23 Сентябрь 2013 - 11:29
