Решил вот написать фотоотчётик по ремонту рулевой рейки Камри V30 2005 год.
Пробежала рейка 202000 км, потения начались примерно тыщ. 85 назад, в декабре 2016 года обнаружил первую капельку жижи на пыльнике (сказались эти 5 лет на улице) было решено реанимировать реечку своими руками, путём замены всех имеющихся резинок. Так как рейка не стучала и не люфтила с заменой подшипников не заморачивался. Был куплен ремкомплект 04445-48010, рулевые тяги, пыльники, жижа, и на новогодние праздники началось.
Снимаем рейку, сложного ни чего нет, метим положение рулевого карданчика к валу золотника (он же червяк) также фиксируем руль от случайного проворачивания, чтоб не порвать шлейф.

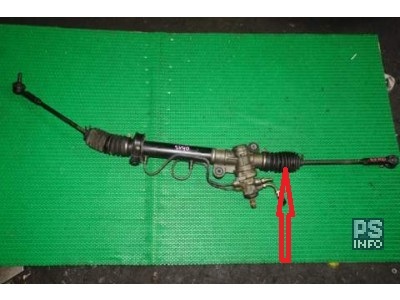

Рейка снята, как видно протекла она прилично
Далее разбираем (не фотал руки грязные), снимаем пыльники, откручиваем тяги, перед снятием золотника выставляем среднее положение вала и червяка помечаем, чтобы собрать в таком же положении, так же метим гайки для поджима вала, откручиваем трубки и золотник. Чтобы вынуть вал рейки вытягиваем стопорное кольцо, тянем за вал, выходит упорная втулка и ещё одна втулка с сальником. Аккуратней, чтоб жижа не брызнула в глаза.
Далее отмываем все детальки
Извлекаем сальник из втулки, он очень туго посажен
напрессовываем новый, также меняем резиновое колечко
С внутренним сальником, который в трубе, будет посложнее. Чтобы его выдавить я подбирал оправку (оправка должна быть чуть толще вала), сальник так же туго сидит, давим со стороны золотника. Аккуратней, можно легко поцарапать зеркало в трубе.
Продолжаем, снимаем с вала колечки
Одеваем новые
Аккуратно выдавливаем из корпуса вал золотника с сальником
Снимаем колечки и одеваем новые
Туго наматываем изоленту чтобы они чуть сжались, чтоб потом легко встало в корпус
Выдавливаем второй сальник и подшипник из корпуса золотника
Берём новый сальник и задавливаем вместе с подшипником
На вал рейки наматываем скотч смазываем жижей и покручивая одеваем сальник (скотч чтобы не повредить сальник о зубья)
В заранее наносим смазку в червячную полость рейки и снимаем скотч с вала
Теперь самое сложное, задавить этот сальник в трубу, желательно давить прессом предельно аккуратно. Обязательно посадить сальник за это отверстие (красным) примерное место сальника (зелёным)

Длины вала не хватает чтобы задавить сальник на своё место, удлиняем вал подходящей оправкой (в моём случае это была рул.тяга) убеждаемся что сальник на месте. При этом вал больше не вынимаем либо повредим сальник зубьями.
Дальше освобождаем золотник от изоленты, смазываем колечки жижей и аккуратно, покручивая, вводим в корпус золотника
Далее задавливаем новый сальник и смазываем червяк
Прикручиваем собранный золотник, не забываем прокладку и смазываем зубья на валу рейки, проверяем по меткам первоначальное положение
Далее смазываем жижей вал рейки и собираем втулки по порядку, шплинтуем кольцом
Затягиваем новую гаечку с тем же моментом с которым откручивали, наносим герметик на резьбу гайки-крышки, закручиваем по меткам
Теперь гайка поджима вала смазываем сухарик, протираем резьбу от лишней смазки, чуть герметика на резьбу, заворачиваем по меткам
Теперь трубки, меняем колечки на новые и прикручиваем, не перетягиваем
Рейка собрана, осталось тяги, пыльники, наконечники
Рейка на своём месте.
На всё ушло два дня. Рейка как и до ремонта не стучит и не люфтит. Через 2000 км начала потихоньку уходить жижа с бачка, чему я мягко говоря не обрадовался, потом выяснил потёк напорный шланг от ГУРа к рейке. Оригинал около 7000р. не вариант, буду искать нормальный аналог. Вот вроде и всё, надеюсь, что моя писанина кому-нибудь будет полезна.
