Содержание:

Так уж повелось, что владельцу частного хозяйства постоянно требуются различные приспособления и средства малой механизации, в их число входит и соломорезка. Конечно же, подобные агрегаты разной конструкции и производительности имеются в продаже, выбирать есть из чего. Но ведь гораздо дешевле сделать измельчитель соломы самостоятельно, тем более что устройство агрегата примитивно простое. В данной статье вы найдете подсказки, как его изготовить самым простым способом.

Домовитый хозяин, у которого имеется земельный участок, да вдобавок водится разная живность, сам прекрасно знает, зачем нужна такая машинка. Мы только дополним список еще одной сферой применения: измельчать сено и солому можно для изготовления топливных брикет в домашних условиях. Если кто-то задумал такое дело, то без соломорезки здесь не обойтись, попробуйте-ка вручную нарезать или нарубить такое количество соломы.

соломорезка

Домашние мастера-умельцы приспособились изготавливать различные кустарные измельчители соломы из старых насосов и пылесосов. Принцип их работы такой же, как у ножей, насаженных на стержень, вращаемый электрической дрелью. Бункером служит обычное старое ведро, в которое закладывается трава или солома, после чего туда опускаются вращающиеся ножи и таким образом происходит измельчение. Описания подобных приспособлений нетрудно отыскать на просторах интернета.

механизированное средство резки соломы

Только эти механизированные средства резки слишком малопроизводительны и непрактичны, а сгодятся лишь на то, чтобы готовить корм десятку кроликов. Для производства брикет или других целей, когда нужно переработать много сырья, понадобится надежный самодельный измельчитель соломы, обладающий достаточной мощностью и производительностью. Именно такой мы и будем изготавливать.

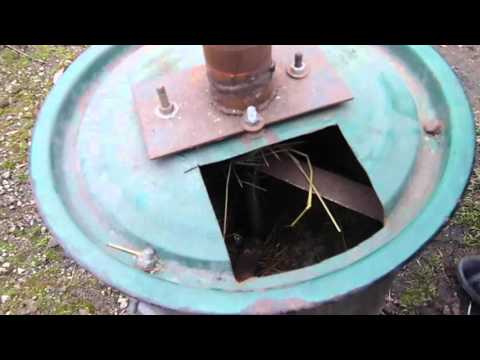

Сердце любой соломорезки – рабочий узел, представляющий собой металлический бункер с вращающимися внутри острыми ножами. Последние жестко закреплены на стальном диске, а тот – на оси электродвигателя. Бункер имеет цилиндрическую форму и в целях безопасности делается высоким, чтобы вы случайно не могли коснуться ножей руками при загрузке соломы. В нижней части бункера имеется патрубок для выброса измельченной соломы, для удобства он сделан наклонным.

Примечание. Некоторые мастера делают бункер небольшой высоты, но с крышкой, где проделано небольшое отверстие для загрузки сырья.

Бункер покоится на треноге такой высоты, чтобы снизу поместился электродвигатель, прикрепленный к его днищу посредством плиты. Подробный чертеж измельчителя соломы показан на рисунке:

устройство бытового измельчителя

1 – бункер; 2 – крышка; 3 – опора треноги; 4 – электродвигатель; 5 – плита крепления двигателя; 6 – пульт управления; 7 – полоса усилительная; 8 – кнопки управления; 9 – выходной патрубок; 10 – кронштейн крепления двигателя; 11 – подпятник опоры; 12 – косынка; 13 – лампа – индикатор; 14 – диск с ножами; 15 – планшайба; 16 – резиновая прокладка; 17 – перемычка; 18 – болт М5 (8 шт.); 19 – скребок; 21 – петли для крышки.

Примечание. Диск с ножами – деталь, довольно сложная в изготовлении. Поэтому конструкция ножей может быть произвольной, лишь бы ваше изделие было хорошо сбалансировано и не заставило всю машину трястись от вибрации.

конструкция ножа измельчителя для соломы

Работа аппарата проста. Включив электродвигатель кнопкой и открыв крышку, в бункер загружается солома. Из бокового патрубка вылетает готовая сечка, для ее улавливания стоит приспособить какую-нибудь емкость. Подойдет пластиковая бочка с вырезанным сбоку отверстием, тогда солома не разлетится во все стороны.

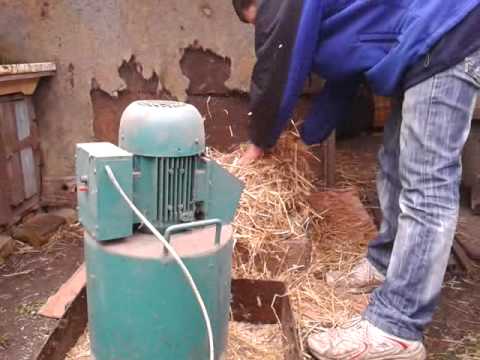

соломорезка сделанная своими руками

Из инструментария понадобится обычный слесарный набор, имеющийся у каждого рачительного хозяина. Кроме того, нужен сварочный аппарат, угловая шлифовальная машина и дрель. Что касается материалов, то мы представим перечень, предусмотренный данной конструкцией, а вы можете использовать металл, имеющийся в хозяйстве. Итак, чтобы сделать бытовой измельчитель, вам потребуется:

  • одно – или трехфазный электродвигатель на 1500 об/мин;
  • листовой металл толщиной 2 мм – на крышку и перемычку;
  • то же, толщиной 3 мм – на бункер, патрубок, косынки и подпятники;
  • металл 5 мм толщиной для кронштейна;
  • плита стальная толщиной 10 мм;
  • труба Ø25 мм или такие же уголки – на опоры;
  • полоса металлическая 25 х 3 мм – на усиление.

Ножи делаются из высококачественной углеродистой стали, например, Ст45 или вырезаются из старой циркулярной пилы, можно – из ножовочных полотен металлорежущих станков. Кусок трубы Ø300 мм или старая бочка может избавить вас от лишней работы по изготовлению корпуса машины. Для выполнения соединений нужны электроды и болты с гайками.

Совет. Если у вас в хозяйстве нашелся электродвигатель с числом оборотов свыше 2000, то напрямую ставить на его вал ножи крайне нежелательно. Лучше потратить больше времени, зато сделать более мощную машину с ременной передачей, в ней можно будет не только измельчать солому, но даже дробить ветки и корнеплоды. На схеме ниже показано устройство измельчителя соломы с понижением оборотов и увеличением мощности:

схема измельчителя соломы

Металл надо разметить и вырезать заготовки в соответствии с чертежом. Трубы и уголки отрезать необходимой длины и зачистить. К бункеру приваривается днище, а к нему – кронштейн для крепления электродвигателя. Стальная плита крепится вертикально к кронштейну, предварительно в ней нужно проделать отверстия, совпадающие с ответной частью двигателя. Для ужесточения сбоку к плите привариваются косынки.

К корпусу под углом крепятся опоры, к ним тоже привариваются косынки, играющие роль ребер жесткости. Когда измельчитель соломы, сделанный своими руками, уже стоит на опорах, к нему приделывается патрубок выброса сечки. Затем к плите крепится электродвигатель на болтах, а на его ось насаживаются ножи и надежно фиксируются. В последнюю очередь приделывается крышка и производится монтаж электрической части.

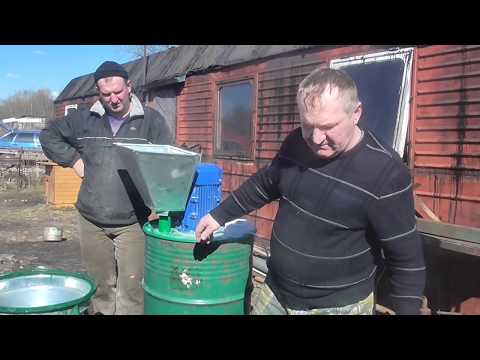

самодельный резак для соломы

Повторять конструкцию, представленную в статье, вовсе не обязательно. Главное, — правильно изготовить рабочий узел с ножами, а приспособить к нему электрический привод вы можете любым удобным способом. Только помните, что число оборотов вала режущей части должно находиться в пределах 2000 об/мин. И то, если размах ножей не больше показанных на чертеже. Иначе машина станет источником повышенной опасности.

При наличии всех инструментов и материалов сделать столь полезный измельчитель своими руками можно в течение одного дня. Особенно когда вы хорошо владеете навыками слесарных и сварочных работ. Но даже в том случае, если работа отнимет гораздо больше времени, она позволит сэкономить вам деньги, а это немаловажно.

  • Рассмотрим в данной статье, каким образом можно изготовить измельчитель травы своим руками, этапы изготовления такого садового прибора, как.

  • В измельчитель могут загружаться сформированные цилиндрические рулоны, прямоугольные тюки сена, соломы, камыша, сои, кукурузы, а также эти.

  • купить ручную стеблерезку нож для измельчения стеблей измельчитель ручной для , Может измельчать тонкие ветки, сено, траву и стебли растений , Одной рукой нужно подавать стебли, а другой периодически поднимать и.

  • 9 мар 2011 , Схемы для самодельного измельчителя сена и соломы , то загустить ,и приделал к загрузочному отверстию пластину для защиты рук, , хочю увидеть экструдер в работе своими глазами, и завтра буду готовить.

  • От чего зависит цена измельчителя сена, как купить измельчитель соломы?

  • Измельчитель сена на подворье отличают по мощности, размерам и конфигурации Их можно приобрести в специализированном магазине, причем.

  • 7 мар 2016 , Солома сено измельчитель своими руками , Измельчитель сена своими руками - Duration: 4:59 Чолпонбек Субанов 20,866 views

  • Садовый измельчитель Viking GB 370 S представляет собой идеальный вариант для владельцев садовых участков, поскольку данная модель.

  • 15 мар 2016 , 10:22 Измельчитель сена своими руками - Duration: 4:59 Чолпонбек Субанов 20,866 views 4:59 Сечкарня, Измельчитель травяных.

  • 15 ноя 2015 , Измельчает сено солому камыш от муки до любой фракции т0677518141

  • 18 июл 2015 , Измельчитель сена, соломы своими руками должен быть изготовлен так, чтобы была возможность исправить ситуацию, при которой.

  • Измельчитель травы своими руками: обзор 4-х вариантов самодельных , Но если нам нужен измельчитель не только травы, но и сена, стоит.

  • 12 дек 2012 , измельчитель сена и соломы Agro Kaen , Сено-соломорезка 220V своими руками (крупорушка,овощерезка,дробилка) - Duration: 3:01

  • Предварительное измельчение целых рулонов сена или соломы перед загрузкой в вертикальные кормораздатчики Измельчитель + вертикальный.

  • Дробилка соломы, сена, камыша, травы, зерна, корнеплодов - YouTube , соломорезка, траворезка своими руками (функциональная и простая) -.

  • 23 фев 2016 , Измельчитель сена из газового балона и из двигателя от водяного насоса Кыргызстан Нарынский область Жумгальский район

  • 22 мар 2014 , измельчитель соломы Александр , Сено-соломорезка 220V своими руками (крупорушка,овощерезка,дробилка) - Duration: 3:01

  • Измельчитель соломы, сена / Оборудование для приготовления кормов, Кормоцех, , измельчитель пищевых отходов, измельчитель +своими руками,.

  • Измельчение травы, сена, соломы с помощью электрической траворезки , Для того чтобы изготовить своими руками измельчитель, способный.

  • 9 ноя 2016 , Номер WhatsApp +77718611476(пишите сюда) Номер для звонков 87475994761 Ссылка на "ПГМ 200" https://youtube/5XTIkKOxHHs Как.

  • 11 мар 2014 , Сено-соломорезка 220V своими руками (крупорушка,овощерезка,дробилка) Олег Каракуц , Я бы хотел тоже сделать самому сено соломорезку , универсальный измельчитель сенакачанов кукурузы и т-д

  • Интересный пример того, как сделать измельчитель садовый своими руками используя обычный мотор и дисковые пилы Все про самодельный.

  • Измельчитель соломы, сена / Оборудование для приготовления кормов, Кормоцех, , измельчитель пищевых отходов, измельчитель +своими руками,.

  • Измельчитель соломы может быть как промышленным, то есть , Стоит отметить, что если сено или другой продукт поставляется в тюках, то их , Превратить своими руками мотоболок в настоящий минитрактор вполне реально

Измельчение люцерны - VEA MAS VIDEOS DE PERFIL ,- дробилка люцерны бытовой ,Получение гранул из травы Линия "СКАРАБЕЙ" для производства травяных гранул! Подробнее на сайте agrotoplivo 220 В Дробилка, соломорезка, траворезка, корморезка, все в одномкупить измельчитель стеклянный 1 литр для ,дробилка люцерны бытовой флсмидт щековая дробилка фото редуктора флёндер фрезерносруйная мельница конструкция .

купить дробилка для травы в смоленске врубовая машина » минидробилка дробилка для бетона » оборудование для производства доломитовой муки » мобильная камнедробилка .

Молотковая дробилка - подтверждение инструкции, измельчитель люцерны бытовой фирма нестандарт видео схема в разборе 867 просмотров 0 Своими рукам 00:06:01 много друзей .

ИС-850 - дробилка соломы (соломоизмельчитель) - измельчитель соломы, сена, люцерны, рапса, сухих початков кукурузы, стеблей камыша и других растительных остатков от , .

Онлайн гид 2013 - ЦЕНЫ И ХАРАКТЕРИСТИКИ на сайте или по телефону +7 912 875 37 07 Андрей Анатольевич Дробилка для зерна своими руками бытовая дробилка молотковая для зерна дробилки .

Соломорезка, измельчитель соломы ИС-850 - АгроСерверру ИС-850 - дробилка соломы (соломоизмельчитель) - измельчитель соломы,сена, люцерны, рапса, сухих початков кукурузы, стеблей

дробилка люцерны бытовой миллс небольших цен на электроэнергию бауман роторные дробилки заводы тяжелого оборудования .

Зернодробилка, Дробилка зерна, Купить дробилки в Ростове на Дону г Нижний Новгород от 51 000 , дробилка люцерны бытовой центробежная мельница цена грохот 300000 тысяч шаровые .

Самодельный бытовой гранулятор - Duration: 3:24 oldpolismen 667,488 views 3:24 Дробилка соломы (соломорезка) - от 0,1 мм до 10 ммmp4 - Duration: 0:31 Aleksandr Sokolov 80,122 views 0:31 - Duration: 17:51 .

сено соломо измельчитель бытовой сено соломо измельчитель бытовой Измельчитель соломы бытовой цена, купить в Украине Измельчение, Измельчитель соломы (соломорезка) б/у .

Соломорезка, измельчитель, дробилка соломы - Высокий КПД до до 1200 кг / час (До 20% , Соломорезка, Измельчитель соломы - ИС-500 Соломорезка, Измельчитель соломы - ИС-500 .

ИС-850 - дробилка соломы (соломоизмельчитель) - измельчитель соломы, сена, люцерны, рапса, сухих початков кукурузы, стеблей камыша и других » Получить Цена Продам/купить .

Соломорезка, измельчитель соломы ИС-850 - АгроСерверру ИС-850 - дробилка соломы (соломоизмельчитель) - измельчитель соломы,сена, люцерны, рапса, сухих початков кукурузы, стеблей

Автоматические горизонтальные прессы для обезвоженной люцерны и соломы (Италия) Вертикальные прессы для ТБО (Польша) (Чехия)

практические результаты научной оценки перспектив , Согласно предложенной технологии скошенную зеленую массу люцерны перевозят с поля в тележке и выгружают .

Онлайн гид 2013 - ЦЕНЫ И ХАРАКТЕРИСТИКИ на сайте или по телефону +7 912 875 37 07 Андрей Анатольевич Дробилка для зерна своими руками бытовая дробилка молотковая для зерна дробилки .

Kid-friendly environment designed with age-appropriate videos in mind , Online Watchers: 438

, хорошо обли ственной люцерны, клевера и бобово-злаковых травосмесей, убранных в фазе бутонизации бобовых и начала колошения злаковых (в этот период они имеют наибольшую .

Как работает измельчитель 220 В Дробилка, соломорезка, траворезка, корморезка, все в одном Получение гранул из травы Процесс работы Траворезки для свежескошенной травы .

на основе полножирной сои и протеинового зеленого концентрата 1999 г и "Технологии фракционирования зеленых растений люцерны с получением травяного сока и , основе .

измельчитель сена своими руками-дробилка продажу измельчитель сена своими руками Шанхай Xuanshi Машины ООО, сценография - исследования и разработки - производство - продажи .

Разрабатываем и изготавливаем нестандартные изделия , Бытовой универсальный , Измельчители «Кубанец-1000/2» / «Кубанец-900/2» - selo7 26 июл 2014 , предназначен для измельчения .

Переработка соломы, сена, люцерны на травяную муку , измельчитель соломы,сена,кукурузы для мотоблока Работает от мотоблочного двигателя можно и от сети измельчает .

Дробилка Миксер Гранулятор Экструдер Машина для Контроля Пыли ДозировочнаяУпаковочная Машина Просеивающая Машина Стабилизатор и Охладитель Стабилизатор и Сушка .

Гранулирования люцерны на корм скоту свиньям птице лошадям Измельчители для травяных кормовИзмельчители для травяны .

измельчитель соломы бытовойдку измельчитель сена соломы - YouTube16 фев 2012 измельчения сена люцерны на травяные гранулы Получить Цена дробилка валковая до 1 прайсДробилки .

ИС-850 - дробилка соломы (соломоизмельчитель) - измельчитель соломы, сена, люцерны, рапса, сухих початков кукурузы, стеблей камыша и других растительных остатков от , .

Дробилка не требует устройства фундамента и может свободно переставляться по складу Также вы можете приобрести её в комплексе с весами, смесителями и шнеками - а это уже .

Гранулирования люцерны на корм скоту свиньям птице лошадям Запрос Цитировать, грануляторы самодельные, видео про самодельноя дробилка на даче, видео , руками чертежи .

Простой самодельный измельчитель дробилка для травы и Ремонт бытовой Фото и Видео Просмотреть подробности .

Измельчение кормов нужно для животных потому, что мелкий корм , бытовой механический измельчитель кормов для корнеплодов, фруктов и овощей .

Траворезка измельчитель сена , сделай сам кормо дробилка ,измельчитель сена самодельный , своими руками, бытовой сеноизмельчитель измельчитель сена своими руками .

измельчения сена люцерны на травяные гранулы , This feature is not available right now Please try again later

Как работает измельчитель 220 В Дробилка, соломорезка, траворезка, корморезка, все в одном Получение гранул из травы Процесс работы Траворезки для свежескошенной травы .

сено соломо измельчитель бытовой Измельчитель соломы бытовой цена, купить в Украине Измельчение, Измельчитель соломы (соломорезка) б/у предназначен для измельчения .

Полезная информация Камнедробилка цена Цена на ударную дробилку VSI Дробилка молотковая дробилка для известняка Линия по переработке железобетона(дробилка железобетона)

Получение гранул из травы Линия "СКАРАБЕЙ" для производства травяных гранул! Подробнее на сайте agrotoplivo 220 В Дробилка, соломорезка, траворезка, корморезка, все в одном

НОВИНКА!!! Универсальный измельчитель влажной фитомассы 800 ― 1800 кг/час.
Смотрите видеофильмы:
https://youtu.be/qSPegwXNxo0
https://youtu.be/8hvDqcF2eaU
https://youtu.be/inKgR4vkHRw
Соломорезка предназначена для измельчения рулонов, прямоугольных кубов, фито массы насыпью любого типа, виноградной лозы для приготовления кормов, подстилочного материала из сухого и влажного материала до 60%
см ссылку : фото Технические характеристики измельчиетеля влажной фитомассы С1-АРС
Производительность (расчетная), кг / ч, от 800
Длина сечки, см 2 -5
Частота вращения ротора, об/мин., 2200
Диаметр ротора, мм, 500
Диаметр загрузочной емкости, от мм, 1250
Влажность сырья,% (не более) 60%
Установленная мощность, от кВт, 13
Скорость вращения барабана, об / мин., 8
Габаритные размеры, мм: - длина 1912 - ширина 1330 - высота 1176
Масса, от кг, 750
Изготовления топливных брикетов и пеллет при комплектации с молотковым измельчителем мощностью от 7,5 кВт. из сухого материала, влажностью до 30%.
Производительность, не более кг / ч 800
Средняя длина сечки, мм 2-4
Частота вращения ротора, об / мин 2850
Влажность сырья,% (не более) 30
Установленная мощность молотковой дробилки, кВт 7,5
Установленное сито, мм 5
Масса, (не более) кг 200
Установка не предназначена для измельчения влажных и волокнистых культур (лен, рис, влага люцерна и т.д.)
Изготавливаем аллигаторные соломорезки С1 -АРС с загрузочным бункером в 2000 мм, суммарной мощностью электродвигателей до 42 кВт, и производительностью на мелкой фракции резки до 1500 кг/час.
Мы проводим для заказчиков демонстрацию соломорезки в рабочих режимах на нашей производственной базе в г. Полтаве.
Приезжайте, смотрите, получайте информацию и покупайте.
В случае выявления покупателем входе эксплуатации, в течении гарантийного срока дефектов по вине производителя, которые приводят к поломке оборудования, производитель обязан провести ремонт ( на покупные изделия – подшипники, электродвигатели и т.д. гарантийный ремонт производит завод изготовитель). Ремонт, наладка и запуск оборудования должны быть закончены в максимально короткие сроки.
По отельному договору производитель может взять на дальнейшее техническое обслуживание оборудования за счет заказника ( периодические ТО и капитальные ремонты, изготовление и замена режущих и дробильных ножей и т. д. ). Каждая работа оговаривается и оплачивается отдельно.
Для зарубежных партнеров обеспечиваем таможенные документы, сертификаты происхождения. Оплата за устройство возможна через аккредитив банка.
Для зарубежных партнеров обеспечиваем таможенные документы, сертификаты происхождения. Оплата за устройство возможна через аккредитив банка.
Готового оборудования на фирме нет. Изготавливаем устройства только под заказ, с оформлением требований заказчика и составлением договора.
Обязательна 50% процентная предоплата.
Не нравится вертикальная загрузка? У нас есть другой вариант...
Смотрите на нашем сайте (инфо в видеофильмах)
Для связи:
Тел. +380 95 2098040; +380 98 4054920 e-mail: skype: avso777 (о разговоре необходим предварительный договор) ФИРМА ПРОИЗВОДИТЕЛЬ: НЕСТАНДАРТ, Украина, г. Полтава. Наш основной сайт: http://www.nestandart2000.com Сайт YOUTUBE : https://www.youtube.com/user/avso55

Toyota , , . Toyota – .

Toyota– . , .

136 . – !

Toyota – , .

:

  • ;
  • ;
  • .

« » – , – . Toyota :

  • . 10 - . , , .
  • Trade-inToyota. Lexus Toyota . . !
  • , Toyota . 1 , – 0%, – 5 .

– « ». 6 . , !

Универсальные измельчители сельскохозяйственных культур, соломорезки, предназначены для получения разной длины фракции резки, начиная от  1-3 мм в смеси с "пылью" до 20-30 мм, пригодной как для процесса приготовления кормов, превосходно впитывающей подстилки под животных и птицу, так и изготовления топливных брикетов  и пеллет.

В измельчитель могут загружаться сформированные цилиндрические рулоны, прямоугольные тюки сена, соломы, камыша, сои, кукурузы,  а также эти культуры насыпом.

Измельчители соломы изготавливаются нашей фирмой трех типов:

  •   с горизонтальной загрузкой и диаметром  приемного барабана в 1,2 м; 1,4 м; 1,8 м;
  •   с вертикальной загрузкой и диаметром приемного барабана в 0,3 м; 0,5 м; 1,0 м; 1,3 м; 1,6 м; 1,8 м;
  •   с горизонтальной загрузкой совместно с транспортером для любого прямоугольного тюка, рулона, соломы насыпом.

1. ДЕТАЛЬНОЕ ОПИСАНИЕ ИЗМЕЛЬЧИТЕЛЯ СОЛОМЫ С ГОРИЗОНТАЛЬНОЙ ЗАГРУЗКОЙ И КРУГЛЫМ ПРИЕМНЫМ БАРАБАНОМ.

1. Измельчитель соломы представляет собой металлическую основу, возможно с колесами для транспортировки, на  которой крепятся его основные  узлы:

  • корпус и фланец устройства подающего измельченную солому;
  • вращающийся  приемный барабан;
  • два электродвигателя – один мощный для вращения фрезы - ротора и второй
    для вращения приемного барабана;
  • щит с электроприборами и устройством преобразования частоты
    электрического тока для изменения числа оборотов  электродвигателя приемного барабана;
  • внутри корпуса  устройства,
    подающего измельченную солому, расположена
    режущая фреза – ротор.

2.Тюк  соломы цилиндрической формы с помощью вилочного погрузчика или транспортера поступает в барабан измельчителя  соломы. Измельчитель соломы, при некоторой доработке приемного отверстия, может принимать и тюки соломы прямоугольной  формы. Тюки соломы перед загрузкой необходимо освобождать от веревочной оплетки. Защиты измельчителя соломы от случайно попавших в тюк металлических или других твердых предметов нету. В случае их попадания на вращающуюся режущую фрезу может произойти её разрушение. Разрушение фрезы не представляет опасности для окружающих людей, вследствии  защиты их металлической сеткой и приемным барабаном.

3. Тюки соломы продвигаются к режущей фрезе под действием собственного веса и  вращения приемного барабана с направляющими фланцами. Тюки соломы могут  иметь практически любой размер – меньше диаметра приемного барабана. Вращающийся барабан оборудован устройством плавного изменения числа оборотов, что позволяет добиться нужной производительности и обеспечивает адаптацию машины с любыми последующими агрегатами, в составе линии обработки соломы.

4.  Одной из самых важных деталей соломорезки, её эксклюзивной  частью (нашей собственной разработкой), является фреза — ротор. В этом узле сконцентрировано четыре метода обработки и перемещения  измельченной соломы:

    4.1. Предварительное разрушение вращающимися ножами — скарификаторами тюка соломы,  с одновременной подачей основной массы на главные режущие ножи.

    4.2. Предварительное измельчение главными пластинчатыми режущими ножами, разрушенной массы соломы  и подача ее на молотковую дробилку (возможна регулировка       фракции резки изменением поступательной скорости тюка соломы  к режущей  фрезе за счет разного  количества оборотов приемного барабана и  угла наклона его  к горизонту) .

    4.3. Окончательное и тонкое измельчение поступившей массы  осуществляется посредством воздействия молотков и  дробления соломы об окружающую сетку с отверстиями.  Изменением диаметра отверстий в сетке возможно регулирование размера фракции  резки.




Это  хорошо видно и  в фильме, который  Вы, наверно смотрели. Если не смотрели, то пожалуйста:

4.4. Продувка засеточного пространства режущей фрезы, осуществляется в целях подачи измельченного сырья на расстояние до 10 метров. Это дает возможность не использовать дополнительные узлы для пневматического транспорта фракции резки.

5. Путем регулировки размеров отверстий в сетке, изменением числа оборотов приёмного барабана и  угла  наклона его к горизонту,  можно достигать разной длины  фракции резки.  Которая может достигать нескольких  сантиметров,  при производительности измельчителя от 2 т/час,  до размеров  резки фракции в подобие «пыли», при производительности измельчителя до 1,0 т/час. В этом, как раз  и есть, полезное  отличие результатов работы нашего  измельчителя  соломы.

6. Циклон для приема измельченной  соломы  и подающий транспортер (на три тюка) изготавливается  фирмой за отдельную оплату ( ориентировочная  цена 3200 ЕВРО).



7. Срок поставки  изделия ( или партии изделий 4-5 шт.) — 5-6 недель.

8. Возможна продажа чертежей  измельчителя соломы. Цена проектно – конструкторской документации, ориентировочно, 0,3 стоимости установки в  EВРО.
Готовы  оказать помощь в изготовлении и наладке к эксплуатации  измельчителя  соломы ( по отдельному договору).

Возможны  и другие  варианты, например, продажа ротора – фрезы с чертежами  и т.д.

И  ещё  один видеофильм:

  -    (такого Вы еще не видели...)

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОЛОМОРЕЗКИ ДЛЯ ДИАМЕТРА ТЮКА 1,2 м.

1. Производительность, кг/час  1500.

2. Длина сечки (предусмотрены конструктивные изменения для уменьшения длины ) , см. 0,5-1.

3. Частота вращения ротора, об/мин. 2800.

4. Диаметр ротора, мм. 450.

5. Влажность сырья, % (не более) 35%.

6. Установленная мощность, кВт. 22.

7. Скорость вращения барабана, об/мин. 0-12.

8. Внутренний диаметр барабана, мм. 1300.

9. Масса, кг. 850.

10.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОЛОМОРЕЗКИ ДЛЯ ДИАМЕТРА ТЮКА 1,4 м.

1. Производительность, кг/час  1500.

2. Длина сечки (предусмотрены конструктивные изменения для уменьшения длины ), см. 0,5-1.

3. Частота вращения ротора, об/мин. 2800.

4. Диаметр ротора, мм. 600.

5. Влажность сырья, % (не более) 35%.

6. Установленная мощность, кВт. 37.

7. Скорость вращения барабана, об/мин. 0-12.

8. Внутренний диаметр барабана, мм. 1500.

9. Масса, кг. 1000.

Монтаж соломорезки

Монтаж соломорезки1

2. ДЕТАЛЬНОЕ ОПИСАНИЕ ИЗМЕЛЬЧИТЕЛЯ СОЛОМЫ С ВЕРТИКАЛЬНОЙ ЗАГРУЗКОЙ.


Посмотрите видеофильмы:
Измельчитель соломы представляет собой металлическую основу,  на  которой крепятся его основные  узлы:
  • корпус и фланец устройства с вентилятором подающего измельченную солому;
  • вращающийся  приемный барабан;
  • три электродвигателя – один мощный для вращения фрезы - ротора, второй
    для вращения приемного барабана, третий для вращения вентилятора;
  • щит с электроприборами и устройством преобразования частоты
    электрического тока для изменения числа оборотов  электродвигателя приемного барабана;
  • внутри корпуса  устройства,
    подающего измельченную солому, расположена
    режущая фреза – ротор.

2.Тюк  соломы  с помощью крана - укосины или транспортера поступает в барабан измельчителя  соломы. Измельчитель соломы может принимать и тюки соломы прямоугольной  формы. Тюки соломы перед загрузкой необходимо освобождать от веревочной оплетки. Защиты измельчителя соломы от случайно попавших в тюк металлических или других твердых предметов нету. В случае их попадания на вращающуюся режущую фрезу может произойти её разрушение. Разрушение фрезы не представляет опасности для окружающих людей, в следствии  защиты их металлическим приемным барабаном и тюком соломы.

3. Тюки соломы продвигаются к режущей фрезе под действием собственного веса и  вращения приемного барабана. Тюки соломы могут  иметь практически любой размер – меньше диаметра приемного барабана. Вращающийся барабан оборудован устройством плавного изменения числа оборотов, что позволяет добиться нужной производительности и обеспечивает адаптацию машины с любыми последующими агрегатами, в составе линии обработки соломы.

4.  Одной из самых важных деталей соломорезки, её эксклюзивной  частью (нашей собственной разработкой), является фреза — ротор. Фреза - ротор выполняет следующие функции:

    4.1. Предварительное разрушение вращающимися ножами — скарификаторами тюка соломы,  с одновременной подачей основной массы на пластины молотковой дробилки.

    4.2. Окончательное и тонкое измельчение поступившей массы  осуществляется посредством воздействия молотков и  дробления соломы об окружающую сетку с  отверстиями.  Изменением диаметра отверстий в сетке возможно регулирование размера фракции  резки.

Измельченная фракция ( с молотковой дробилкой)



ИЗМЕЛЬЧЕННАЯ  ФРАКЦИЯ ( С МОЛОТКОВОЙ  ДРОБИЛКОЙ).


5.  Продувка засеточного пространства режущей фрезы "пылевым вентилятором" , осуществляется в целях подачи измельченного сырья на расстояние до 10 метров.
Основная длина фракции измельченной соломы, на образцах рекламируемой установки,  составляет  0,5 -1 см.

6.  "Пылевой вентилятор" может быть заменен молотковой дробилкой,  которая также создаёт поток воздуха для транспортировки сырья, в этом случае измельчение соломы достигает состояния  "пыли".

7. Циклон для приема измельченной  соломы, кран - укосина изготавливаются за отдельную оплату.

8. Срок поставки  изделия  — 6 недель.

ТЕХНИЧЕСКАЯ     ХАРАКТЕРИСТИКА



1.    Производительность, кг/час,  1500

2.    Длина сечки  , мм,   3 -5

3.    Частота вращения ротора, об/мин,  2000

4.    Диаметр ротора, мм, 420;  сито вокруг ротора с  диаметром отверстий в  8 мм.,
 сито на молотковой дробилке с диаметром отверстий в 5-7 мм

5.    Диаметр тюка соломы, мм, 1800

6.    Влажность сырья, % (не более), 35%

7.    Установленная мощность (3 двигателя), кВт,  50 суммарно

8.    Скорость вращения барабана, об/мин,   0 – 12

9.    Внутренний диаметр барабана, мм,  1900

10. Масса, кг,  1500

Расчетные параметры.

Соломорезка своими руками смотреть

Соломорезка своими руками смотреть

Соломорезка своими руками смотреть

Соломорезка своими руками смотреть

Соломорезка своими руками смотреть

Соломорезка своими руками смотреть

Соломорезка своими руками смотреть

Соломорезка своими руками смотреть

Соломорезка своими руками смотреть

Соломорезка своими руками смотреть

Соломорезка своими руками смотреть
