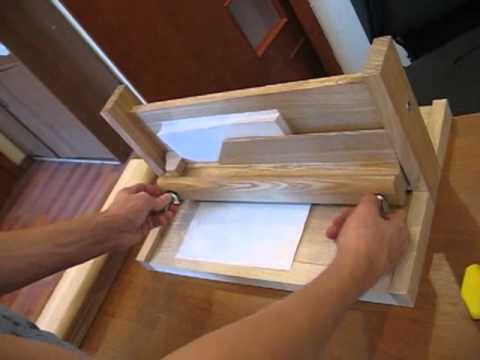

Универсальный переплетный станок предназначен для всех видов переплетных работ в домашних условиях. Он позволяет подготовить книжный блок для вклейки в переплетную крышку. При дополнительной комплектации дисковым ножом, гобелем и ножовкой с мелкими зубьями, а также другим необходимым инструментом и материалами, станок станет незаменимым помощником любому книголюбу.

На станке можно обрабатывать листовые блоки наиболее часто встречающихся габаритов — от карманного до журнального форматов. От этого зависят конкретные размеры узлов и деталей приспособления. Для ориентировки приведу лишь общие данные предлагаемого устройства: полезный размер площади работ — 300x270x80 мм; максимальная высота обрабатываемого блока — 80 мм.

Особенностью станка является возможность переплета листового материала методом «на пропилы». В этом случае возможна одновременная работа тремя блоками толщиной до 20 мм каждый.

Станок состоит из станины и тисков (см. рис.). Станина служит для укладки и подготовки переплетаемого блока к работе. Включает следующие детали: основание (из тексто- или стеклотекстолита толщиной 10 мм); борт (из листовой стали); упорный щиток (выполнен из оргстекла толщиной 10 мм; его прозрачность позволяет визуально выявлять возможные дефекты при укладке листов в блок); крепежный уголок (для соединения узла тисков со станиной); ножку из дюралюминия Д-16Т, 2 шт. (правая, кроме опорной функции, служит для соединения борта с основанием); ножку-контргайку, 2 шт. (кроме опорной функции, служит в качестве контргайки, фиксируя узел тисков на станине); ножку верхнюю, 2 шт. (из оргстекла, служит опорой станков при повороте его в вертикальное положение для сталкивания блока на корешок); винт зажимной, 2 шт. (служит для соединения упорного щитка с крепежными уголками и опорой станка в вертикальном положении); втулку зажимного винта (из латуни); винты М8х25 и шайбы (10 шт.).

Узел тисков служит для зажима переплетаемого блока перед обработкой корешка. В него входят следующие детали. Главные из них — прижимные пластины, выполненные из листовой стали толщиной 10 мм. Они обеспечивают обжатие блока. Являются также кондуктором при сверлении отверстий в блоке (шитье методом «на проколы») и прокладками при пропиливании пазов (шитье методом «на пропилы») одновременно двух или трех блоков. При шитье блока тетрадей «на шпагат» служат нижней и верхней перекладинами для натягивания шпагата или тесьмы. Пластины прижимают блок благодаря шпилькам (2 шт.) из стали и гайкам-барашкам (2 шт.) с шайбами.



В варианте шитья «на шпагат» верхняя пластина удерживается на шпильках (при натягивании шпагата) благодаря вспомогательным гайкам (2 шт.) под ней. Для шитья «на пропилы» под второй и третий блок тетрадей укладывается выравнивающая пластина-прокладка из текстолита. Для затягивания шпилек тисков и ножек станины используется вороток из стального прутка.



Левый крепежный уголок, который крепится к основанию через параллельные пазы, может перемещаться в сторону борта, для чего необходимо ослабить крепежные винты. Аналогичной способностью обладает и левая шпилька тисков. Такая конструкция позволяет работать с блоком любого размера.



Переплет «на проколы» («втачку»)



Этот метод используется, если переплетаемый листовой материал (например, журналы) имеет слева, у прошивки, отступ текста шириной не менее 15 мм.



Переплет методом «на прокол» (упорный щиток условно не показан)



Переплет методом «на прокол» (упорный щиток условно не показан):



1 — блок листового материала; 2 — нижняя прижимная пластина; 3 — шпилька (2 шт.); 4 — борт; 5 — верхняя прижимная пластина; 6 — паз-кондуктор; 7 — дрель



Для начала нижнюю пластину необходимо надеть на шпильки продольным пазом к щитку, затем проделать все подготовительные операции по сталкиванию переплетаемого блока на борт и на корешок. Снять упорный щиток. В блоке, зажатом барашками, через продольный паз-кондуктор в нижней и в верхней пластинах просверлить по всей длине блока необходимое (нечетное) количество отверстий с шагом 40 — 50 мм. При этом важно, чтобы имелся отступ от края верхнего и нижнего обрезов примерно на 15 мм. Произвести шитье блока.



Переплет методом «на пропилы»



Этот способ является разновидностью шитья методом «на проколы» («втачку»), но применяется в случаях, когда необходимо переплести листовой материал, у которого поле у скрепления листов слева менее 15 мм: например — книги, сделанные бесшвейным (клеевым) способом, брошюры и книги в мягких переплетах, литературные и технические журналы большого формата, а также старые книги, сшитые традиционно «на шпагат», но из-за своей ветхости не подлежащие прежнему шитью.



В отличие от других видов переплета этот наиболее удобен и производителен в домашних условиях. Он позволяет одновременно обрабатывать до трех блоков, и при минимальной трудоемкости работ гарантирует их высокое качество, обеспечивая длительное и многократное пользование книгой.



Нижнюю пластину следует надеть на шпильки внешним вырезом к щитку. Уложить и столкнуть блок верхним обрезом на борт. Надеть сверху любую из прижимных пластин аналогично нижней; положить рядом с ней пластину-прокладку и уложить второй блок, проделав операции по сталкиванию. Надеть верхнюю пластину и барашками поджать весь уложенный комплект. Поставить станок вертикально на щиток и, чуть ослабив тиски, окончательно столкнуть весь пакет на корешок и к борту верхним обрезом. Зажать тиски.



 Переплет «на пропилы» (упорный щиток условно не показан)



Переплет «на пропилы» (упорный щиток условно не показан):



1 — блоки книг; 2 — нижняя прижимная пластина; 3 — борт; 4 — выравнивающая пластина-прокладка; 5 — средняя прижимная пластина; 6 — верхняя прижимная пластина; 7 — шпильки тисков; 8 — ножовка



Вернуть станок в горизонтальное положение. Снять щиток и перевести станок в вертикальное положение с опорой на задние края основания и борта, чтобы весь пакет оказался вверх корешками.



Ножовкой с мелкими зубьями одновременно в обоих блоках сделать 3 — 4 пары косых пропилов под углом 45° друг к другу. Далее руководствоваться методикой шитья типа «ласточкин хвост».



Шитье тетрадей «на шпагат»



Нижнюю пластину надеть на шпильки внешним вырезом к щитку. Тетради (журналы) блока, кроме первой и последней, сложить таким образом, чтобы сверху были их последние номера. Подвинуть блок верхним обрезом к борту и корешком к вертикальному щитку. Затем надеть верхнюю прижимную пластину, ориентировав ее к щитку аналогично нижней, и слегка сжать блок с помощью гаек-барашков. Перевести станок в вертикальное положение с опорой на ножки щитка. Отпустив гайки тисков, окончательно столкнуть блок корешком к щитку и верхним обрезом — к борту. Стянуть блок гайками тисков. Вернуть станок в горизонтальное положение, проверить качество сталкивания через прозрачный щиток. Если какая-либо тетрадь за плоскость корешка, тиски разжать и выровнять блок.



Снять щиток, открутив его винты. Установить станок в вертикальное положение с опорой на задние края основания и борта, при этом корешок блока окажется вверху. По всей длине корешка сделать несколько поперечных пропилов глубиной до 5 мм. Вернуть станок в горизонтальное положение; открутить гайки и снять верхнюю прижимную пластину, после чего, стараясь не нарушить блок, сдвинуть его с нижней пластины на основание, положив для страховки сверху какой-либо груз. Сняв нижнюю пластину, перевернуть ее (внутренним продольным пазом наружу). На шпильки тисков накрутить вспомогательные гайки, отступая от верха шпилек примерно 25 — 30 мм. Надеть верхнюю пластину, ориентируя внутренним пазом аналогично нижней, и оперев ее на гайки, накрутить сверху барашки, не прижимая их к пластине.



Шитье «на шпагат» (щиток снят; верхняя планка приподнята и опирается на вспомогательные гайки)



Шитье «на шпагат» (щиток снят; верхняя планка приподнята и опирается на вспомогательные гайки):



1 — нижняя прижимная пластина; 2 — шпильки тисков; 3 — блок журналов; 4 — борт; 5 — гайка-барашек (2 шт.); 6 — верхняя прижимная пластина; 7 — продольные пазы пластин; 8 — вспомогательная гайка шпильки (2 шт.); 9 — шпагат



Через продольные пазы верхней и нижней пластин подвязать шпагаты по количеству пропилов. Аккуратно подложив под блок снизу первую, а сверху последнюю тетради блока (с отступом на глубину пропилов), придвинуть его к шпагатам таким образом, чтобы они попали в заготовленные пропилы. Подкручивая вверх вспомогательные гайки, натянуть шпагаты. Теперь можно приступать к шитью тетрадок блока по технологии с охватом натянутых нитей шпагата.



Г. ПАТЕНТ



Литература

  1. Н.Н.Мазок. Переплести книгу может каждый. — «Книга», 1970.
  2. В.В.Ефимов. Переплетная мастерская в школе и дома. — «Радянська школа», 1982.
  3. Газета. Книжное обозрение, 1986 — № 42,44,47,49,51; 1987 г. — №2.
